Inilah Gambar setting mikrotik RB 750 warnet Clikkom4more yang kemarin saya janjikan akan saya publish.

  1. Tancapkan kabel lan dari MikroTik port3 (ether3) ke Hub Switch
  2. Tancapkan kabel lan dari MikroTik port5 (ether5) ke Modem ADSL Speedy
  3. Tancapkan kabel lan dari Switch ke Komputer


Gambar setting mikrotik RB 750 warnet Clikkom4more

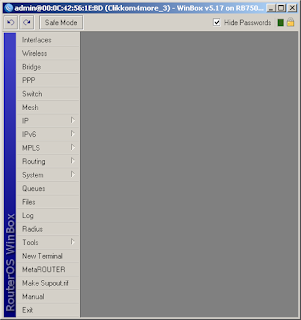

Gunakan Winbox
Gambar setting mikrotik RB 750 warnet

Gambar setting mikrotik RB 750 warnet





Gambar diatas Port 3 mikrotik saya jadikan sebagai port lokal, Port lokal ini penghubung LAN komputer warnet dengan mikrotik sebagai pengatur bandwidth


Berikan nomer IP pada ether5 / port 5 mikrotik dengan 192.168.1.2/24 karena secara default IP modem speedy biasanya 192.168.1.1

Masquerade

Buat PPP Client agar Mikrotik melakukan Dial-Up langsung




Masukkan User ID paket speedy dan password anda pada mikrotik, Kelebihannya untuk memudahkan mengganti Modem bilamana rusak atau mati sewaktu-waktu, seringkali kena petir dimusim hujan ini.


Caranya setting modem pada Bridge dan ID user speedy dan passwordnya masukkan saja di mikrotik, lalu periksa IP default modem bawaan biasanya 192.168.1.1

Gambar setting mikrotik RB 750 warnet Clikkom4more

Membuat Gateway
Gateway untuk komputer client (agar bisa terkoneksi dengan Internet) adalah nomer IP mikrotik itu sendiri

 Membuat Routes
Gambar setting mikrotik RB 750 warnet


Silahkan untuk melihat grafiknya tinggal masukkan http://180.247.121.11/graphs/
Yang mana 180.247.121.11 adalah  IP Publik warnet



Itulah tadi Gambar setting mikrotik RB 750 warnet Clikkom4more
